Starre Isolierstoffe
Vielseitig einsetzbare Werkstoffe für den Maschinen- und Anlagenbau, wie z.B. Industrieofenbau, Motoren- und Generatorenbau, Trafo- und Schalterbau.
Die i.d.R. kundenspezifisch gefertigten Teile unterliegen höchsten Ansprüchen an Material, Verarbeitung und Präzision.
Nähere Informationen zu den einzelnen Produkten und ihren technischen Eigenschaften entnehmen Sie bitte dem in der Tabelle zum Download bereitgestellten Datenblatt.
| Produkt | Beschreibung | Temperatur | Format | Durchschl.-festigkeit | Stärken | Breiten | Datenblatt |
| DE-CC350 (Calcast) | Hochtemperatur Dämmstoff aus Calciumsilicat, nahezu kristallwasserfrei, mit hervorragender Thermo-schockbeständigkeit | +1000°C | Länge: 1000, 1500, 3000mm | 2,5 kV/mm | 12,7 / 19,1 / 25,4 / 31,8 / 38,1 / 50,8 / 76,2 / 101,6 mm | 1250mm |  |
| DE-CC450 (Calcast) | Hochtemperatur Dämmstoff aus Calciumsilicat, keine Benetzung bei direktem Kontakt mit flüssigen NE-Metallen | +1000°C | Länge: 1000, 1500, 3000mm | 3,9 kV/mm | 12,7 / 19,1 / 25,4 / 31,8 / 38,1 / 50,8 / 76,2 / 101,6 mm | 1250mm | |
| DE-1000E (Silcatec) | Hochtemperatur Dämmstoff auf Basis von Calciumsilicat mit einer Rohdichte von 1050 kg/m³ | +1000°C | Länge: 1000, 1500, 3000mm | 3,9 kV/mm | 10, 12, 15, 20, 25, 30, 40, 50, 75, 100 mm | 1250mm | |
| DE-1000HD (Silcatec) | Hochtemperatur Dämmstoff auf Basis von Calciumsilicat mit einer Rohdichte von 1300 kg/m³ | +1000°C | Länge: 1000, 1500, 3000mm | 3,9kV/mm | 10, 12, 15, 20, 25, 30, 40, 50, 75, 100 mm | 1250mm | |
| DE5M | Glasgebundener Glimmer | +500°C | 508 x 356 mm | ca. 28 kV/mm | 3 / 5 / 6 / 10 / 20 / 30 mm andere Stärken werden runtergeschliffen | |
|
| Hinweis | Geringere Stärken, für z.B. Zeichnungsteile werden runter geschliffen. Je nach Komplexität und Größe kann hier bis ca. 3 mm angeboten werden. | ||||||
| PTFE | Platten und Stäbe, virginal | +260°C | 300 - 1200mm | >40 kV/mm | 1,0 - 50mm Stäbe 1 - 100mmØ | 300 - 1200mm | |
| Physikalische Eigenschaften der Fluorkunststoffe PTFE, PFA, FEP, ETFE, MFA und PVDF | |
||||||

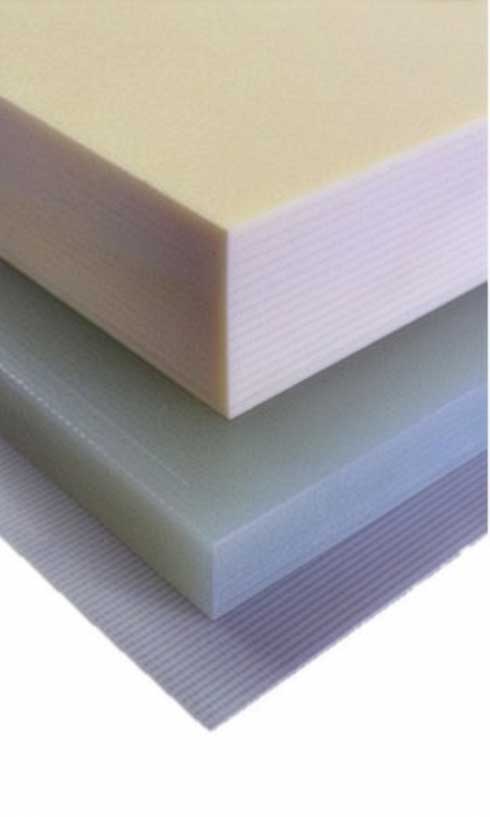

| Hgw's Glashartgewebe Platten | |||||||
| Glashartgewebe Platten zeichnen sich durch hohe mechanische Festigkeiten und gute thermische Beständigkeiten aus. | |||||||
| Produkt | Beschreibung | Temperatur | Durchschl.-festigkeit | Stärken | Anmerkung | Datenblatt | |
| PL 3, Hgw 2471 | Polyester Glashartgewebe | +155°C | 13 kV/mm | 1,0 bis 100 mm | UPGM 203 | |
|
| PL 5, Hgw 2471 | Polyester Glashartgewebe | +155°C | 13 kV/mm | 1,0 bis 70 mm | UPGM 205 | |
|
| PL 5HK, Hgw 2471 | Polyester Glashartgewebe | +180°C | 13 kV/mm | 1,0 bis 70 mm | UPGM 205 | |
|
| Hinweis | Plattenformate: 1,0 bis 40 mm 2000 x 1270 mm, darüber 1265 x 1150 mm | ||||||
| Hgw 2372 | Epoxyd Glashartgewebe | +130°C | 40 kV (3 mm) | 0,2 bis 50,0 mm | EPGC 201 | |
|
| Hgw 2372.1 | Epoxyd Glashartgewebe FR4 | +120°C | 40 kV (3 mm) | 0,2 bis 50,0 mm | EPGC 202 | |
|
| Hgw 2372.4 | Epoxyd Glashartgewebe | +155°C | 40 kV (3 mm) | 0,2 bis 50,0 mm | EPGC 203 | |
|
| Hgw 2572 | Silikon-Glashartgewebe | +180°C | 25 kV/mm | 0,2 bis 50,0 mm | SIGC 202 | |
|
| Hinweis | Plattenformate: 1200 x 900 mm, bzw. 2000 x 1000 mm | ||||||
| Produkt | DE-CC350 (Calcast) | DE-CC450 (Calcast) |
| Beschreibung | Hochtemperatur Dämmstoff aus Calciumsilicat, nahezu kristallwasserfrei, mit hervorragender Thermo-schockbeständigkeit | Hochtemperatur Dämmstoff aus Calciumsilicat, keine Benetzung bei direktem Kontakt mit flüssigen NE-Metallen |
| Temperatur | +1000°C | +1000°C |
| Durchschl.-festigkeit | 2,5 kV/mm | 3,9 kV/mm |
| Format | Länge: 1000, 1500, 3000mm | Länge: 1000, 1500, 3000mm |
| Stärken | 12,7 / 19,1 / 25,4 / 31,8 / 38,1 / 50,8 / 76,2 / 101,6 mm | 12,7 / 19,1 / 25,4 / 31,8 / 38,1 / 50,8 / 76,2 / 101,6 mm |
| Breiten | 1250mm | 1250mm |
| Datenblatt | |
|
| Produkt | DE-1000E (Silcatec) | DE-1000HD (Silcatec) |
| Beschreibung | Hochtemperatur Dämmstoff auf Basis von Calciumsilicat mit einer Rohdichte von 1050 kg/m³ | Hochtemperatur Dämmstoff auf Basis von Calciumsilicat mit einer Rohdichte von 1300 kg/m³ |
| Temperatur | +1000°C | +1000°C |
| Durchschl.-festigkeit | 3,9 kV/mm | 3,9kV/mm |
| Format | Länge: 1000, 1500, 3000mm | Länge: 1000, 1500, 3000mm |
| Stärken | 10, 12, 15, 20, 25, 30, 40, 50, 75, 100 mm | 10, 12, 15, 20, 25, 30, 40, 50, 75, 100 mm |
| Breiten | 1250mm | 1250mm |
| Datenblatt | |
|

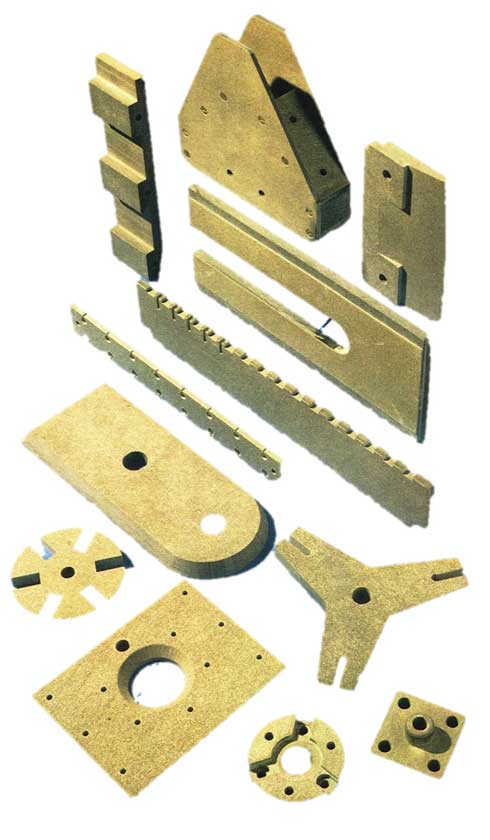

| Produkt | DE5M | |
| Beschreibung | Glasgebundener Glimmer | |
| Temperatur | +500°C | |
| Durchschl.-festigkeit | ca. 28 kV/mm | |
| Format | 508 x 356 mm | |
| Stärken | 3 / 5 / 6 / 10 / 20 / 30 mm andere Stärken werden runtergeschliffen | |
| Breiten | ||
| Datenblatt | |
|
| Hinweis | ||
| Geringere Stärken, für z.B. Zeichnungsteile werden runter geschliffen. Je nach Komplexität und Größe kann hier bis ca. 3 mm angeboten werden. | ||
| Produkt | PTFE | |
| Beschreibung | Platten und Stäbe, virginal | |
| Temperatur | +260°C | |
| Durchschl.-festigkeit | >40 kV/mm | |
| Format | 300 - 1200mm | |
| Stärken | 1,0 - 50mm Stäbe 1 - 100mmØ | |
| Breiten | 300 - 1200mm | |
| Datenblatt | |
|
| Physikalische Eigenschaften der Fluorkunststoffe PTFE, PFA, FEP, ETFE, MFA und PVDF | |
|
| Hgw's Glashartgewebe Platten | ||
| Glashartgewebe Platten zeichnen sich durch hohe mechanische Festigkeiten und gute thermische Beständigkeiten aus. | ||
| Produkt | ||
| Produkt | PL 3, Hgw 2471 | PL 5, Hgw 2471 |
| Beschreibung | Polyester Glashartgewebe | Polyester Glashartgewebe |
| Temperatur | +155°C | +155°C |
| Durchschl.-festigkeit | 13 kV/mm | 13 kV/mm |
| Format | ||
| Stärken | 1,0 bis 100 mm | 1,0 bis 70 mm |
| Breiten | UPGM 203 | UPGM 205 |
| Datenblatt | |
|
| Produkt | PL 5HK, Hgw 2471 | |
| Beschreibung | Polyester Glashartgewebe | |
| Temperatur | +180°C | |
| Durchschl.-festigkeit | 13 kV/mm | |
| Format | ||
| Stärken | 1,0 bis 70 mm | |
| Breiten | UPGM 205 | |
| Datenblatt | |
|
| Hinweis | ||
| Plattenformate: 1,0 bis 40 mm 2000 x 1270 mm, darüber 1265 x 1150 mm | ||
| Produkt | Hgw 2372 | Hgw 2372.1 |
| Beschreibung | Epoxyd Glashartgewebe | Epoxyd Glashartgewebe FR4 |
| Temperatur | +130°C | +120°C |
| Durchschl.-festigkeit | 40 kV (3 mm) | 40 kV (3 mm) |
| Format | ||
| Stärken | 0,2 bis 50,0 mm | 0,2 bis 50,0 mm |
| Breiten | EPGC 201 | EPGC 202 |
| Datenblatt | |
|
| Produkt | Hgw 2372.4 | Hgw 2572 |
| Beschreibung | Epoxyd Glashartgewebe | Silikon-Glashartgewebe |
| Temperatur | +155°C | +180°C |
| Durchschl.-festigkeit | 40 kV (3 mm) | 25 kV/mm |
| Format | ||
| Stärken | 0,2 bis 50,0 mm | 0,2 bis 50,0 mm |
| Breiten | EPGC 203 | SIGC 202 |
| Datenblatt | |
|
| Hinweis | ||
| Plattenformate: 1200 x 900 mm, bzw. 2000 x 1000 mm | ||
Die auf Glashartgewebe basierenden Materialien finden überwiegend Ihren Einsatz als Elektroisolierung und Gleit- bzw. Führungselement im Maschinen und Anlagenbau. Die Calciumsilikate hingegen finden vorwiegend Verwendung in Bereichen, wo besonders wärmebeständige Materialien (bis +1200°C) gefordert sind. Kundenspezifische Zeichnungsteile bieten wir für alle Materialien auf Anfrage gern an.
Starre Isolierstoffe von DETAKTA - hochwertige Produkte passend zu Ihrem Bedarf
Sie benötigen starre Isolierstoffe mit speziellen Eigenschaften, Ausführungen oder Abmessungen, die Ihren hohen Anforderungen in jeder Hinsicht genügen? Dann ist DETAKTA Ihr kompetenter Partner. Als spezialisierter Händler für innovative Isoliertechnik bietet unser Unternehmen eine große Auswahl an starren Isolierstoffen, die in vielen Bereichen der Elektrotechnik und des Maschinen- und Gerätebaus eingesetzt werden und sich in der Praxis bestens bewähren.
Um ein breites Spektrum an wichtigen Eigenschaften abzudecken, enthält unser Portfolio hochwertige Produkte aus Materialien mit wichtigen Parametern. Zusätzlich können Sie zwischen verschiedenen Abmessungen und Ausführungen (Platten, Stäbe) auswählen. Zu unserem Service gehört ebenfalls die Lieferung von Teilen, die nach Ihren Vorgaben aus gewünschten Materialien in hoher Qualität und mit Präzision gefertigt werden. Lassen Sie sich von unseren erfahrenen Mitarbeitern beraten, um die optimale Lösung für Ihre Aufgabenstellung zu entwickeln!
Was sind starre Isolierstoffe?
In einigen Bereichen der Elektrotechnik kommt es beim Einsatz von isolierenden Werkstoffen nicht allein auf elektrische Parameter wie Widerstand, Durchschlags- oder Kriechstromfestigkeit an. Häufig gibt es zusätzliche Anforderungen an die verwendeten Materialien. Das können zum Beispiel mechanische und / oder thermische Festigkeit oder eine geringe Wasseraufnahme sein. Für solche anspruchsvollen Anwendungen bietet DETAKTA seiner Kundschaft eine große Auswahl an starren Isolierstoffen, die aus unterschiedlichen Materialien gefertigt sind und in verschiedenen Abmessungen verfügbar sind. Wir sind sicher, dass wir auch für Ihre speziellen Anforderungen das passende Produkt liefern können.
Wofür werden starre Isolierstoffe verwendet?
Die speziellen Eigenschaften von starren Isolierstoffen werden in vielen Bereichen der Elektrotechnik genutzt. Typische Einsatzgebiete für diese hochwertigen Werkstoffe sind zum Beispiel:
- Industrieöfen
- Motoren
- Transformatoren
- Generatoren
- Schalter
Aus welchem Material bestehen starre Isolierstoffe?
Im Bereich der Elektrotechnik und des Maschinen- und Gerätebaus sind die Anforderungen an die Isoliertechnik sehr verschieden. Als spezialisierter Händler für Isoliertechnik bietet DETAKTA darum eine breite Auswahl an starren Isolierstoffen an, die sich in wichtigen physikalischen Eigenschaften unterscheiden.
Der überwiegende Anteil in diesem Produktsegment besteht aus glasgewebeverstärkten Platten auf Basis von Polyester, Epoxyd und Silikon. Diese sogenannten HGWs (Hartgewebeplatten) decken einen Temperaturbereich von +130 °C bis +180 °C ab und eignen sich dadurch für eine Vielzahl an Anwendungen. Sofern benötigt, stehen auch selbstverlöschende Qualitäten gem. z. B. UL94 V0 zur Verfügung.
Isolierstoffe aus Calciumsilikaten kommen hingegen zum Einsatz, wenn beispielsweise bei der Fertigung von Industrieöfen eine hohe Temperaturbeständigkeit gefordert wird. Wir liefern starre Isolierstoffe mit einer Temperaturbeständigkeit bis zu 1.000 °C, mit hoher Thermoschockbeständigkeit oder Materialien, die bei Kontakt mit NE-Metallen nicht benetzt werden.
Sie suchen ein Isolierstoffteil, welches nach Ihren Vorgaben (Zeichnungen) gefertigt wird? Profitieren Sie von der Expertise unserer erfahrenen Mitarbeiter und der langjährigen Erfahrung bei der Bearbeitung der benannten Werkstoffe.
